層間變位二
2016/09/07

樓層變位相關圖形及數值
地震力(慣性力)與層間變位
地震力與層間變位量
對於較高頻度發生之中小地震不得發生缺角裂縫及異樣之狀況,對於大地震則不得發生大損傷及脫落之現象
雖石材安裝構法之層間變位通常由設計者決定,依日本設計指針其層間變位一般以1/200考量若超過1/200時應作充分之檢討
慣性力
P=K*W*A P:地震力 (kgf)
K:水平力1.0垂直力1.5 (自重+0.5)
W:單位面積重量 (kgf/m2)
A:作用面積 m2)
層間變位量
有關建物構架之層間變位量若未作建物動的解析的話是無法明瞭的,變位量不明確之場合可參考下表作檢討。

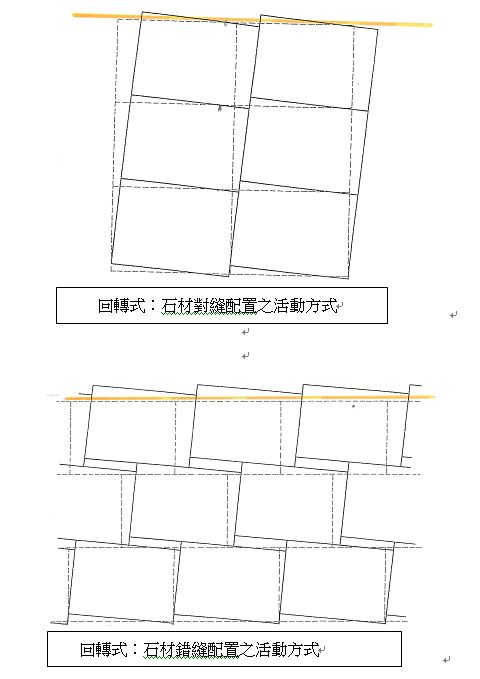

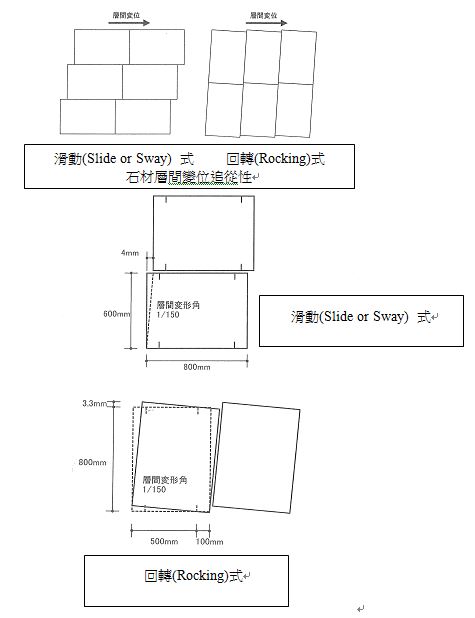

層間變位追從由石材安裝構法之繫件Fastener型式決定,有使石材回轉之Rocking方式及使上下石材相對之滑動之Slide (Sway)方式。

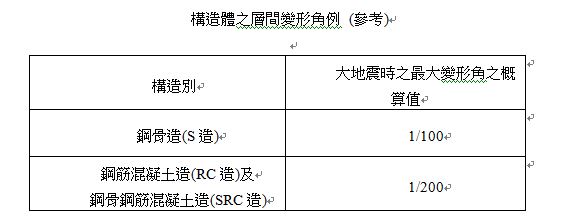

構造體之層間變形角例 (參考)
樓層變位相關圖形及數值:依建物結構動的分析我們可以獲得建物受到外力地震作用時產生之建物之樓層變位狀態
石材貼法與層間變位追從性1.外觀:對縫與錯縫 2.構法:回轉(Rocking)式與滑動(Slide
石材貼法與層間變位追從性
